Подъемно-навесное устройство заднее СНЛ-3

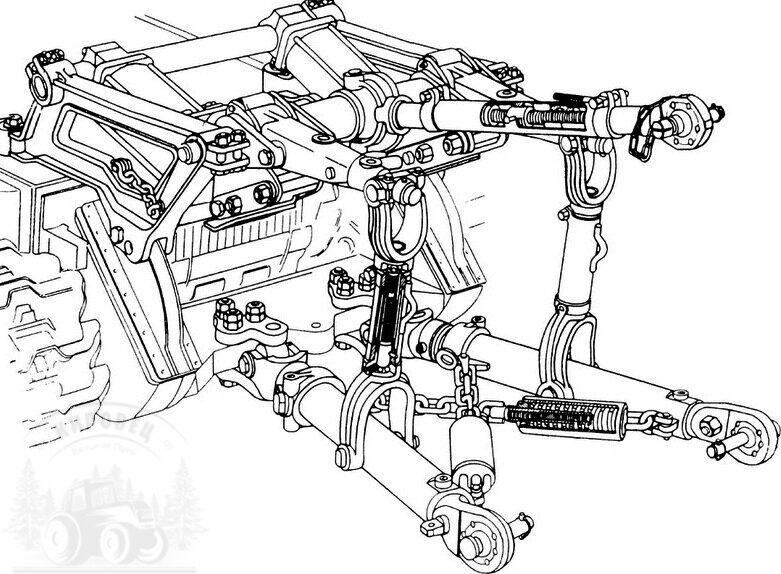

УСТРОЙСТВО ПОДЪЁМНО-НАВЕСНОЕ ЗАДНЕЕ СНЛ-3
Подъемно-навесное устройство заднее СНЛ-3 предназначено для выполнения работ по лесо-восстановлению, борьбе с вредителями лесов и лесными пожарами.
Устройство устанавливается на трактор ТДТ-55А и его модификации и позволяет навешивать на него плуги ПКЛ-70, ПЛД-1,2, ПЛ-1 (ПЛШ-1,2), ПЛП 1-15 ВЛ; лесопосадочные машины типа МЛУ-1, покровосдиратель ПДН-1, полосопрокладыватель ПФ-1, фрезы типа ФЛН-0,8, широкозахватные и другие навесные машины и орудия.

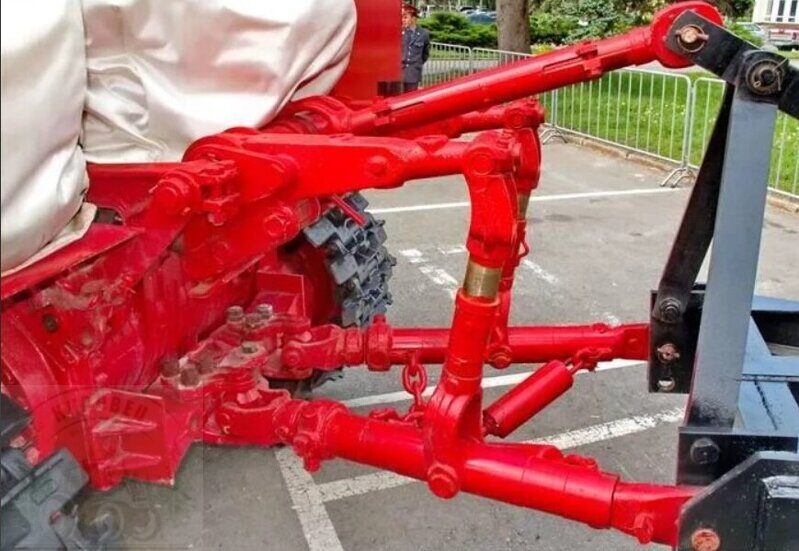

Испытание перед покраской
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
|
2.1 |
Масса, не более, кг |
700 |
|
2.2 |
Грузоподъемность на оси подвеса, кг |
2500 |
|
2.3 |
Рабочий ход оси подвеса, мм |
1100 |
|
2.4 |
Размеры присоединительных размеров, мм: |
|
|
|
- диаметр отверстия шарнира центральной тяги |
30,5 |
|
|
- ширина шарнира |
80 |
|
|
- диаметр пальца центральной тяги |
30 |
|
|
- диаметр отверстия заднего шарнира нижних тяг |
35 |
|
|
- ширина шарнира |
50 |
|
|
- высота присоединительного треугольника ( стойки орудия), не менее |
800 |
|
|
- ширина (длина оси подвеса) |
800 |
|
2.5 |
Свободное поперечное перемещение оси подвеса, находящейся на условной рабочей высоте параллельно опорной плоскости, не менее, мм |
500 |
|
2.6 |
Номинальное тяговое сопротивление навешиваемых орудий, не более, кгс |
4000 |
